东莞钢结构公司简述钢结构网架结构的设计要点?


​钢结构是由钢制材料组成的结构,是主要的建筑结构类型之一。广泛应用于大型厂房、场馆、超高层、桥梁等领域。钢结构容易锈蚀,一般钢结构要除锈、镀锌或涂料,且要定期维护。那么,下面东莞钢结构公司小编讲解一下关于钢结构网架结构的设计要点主要包括以下几个方面:

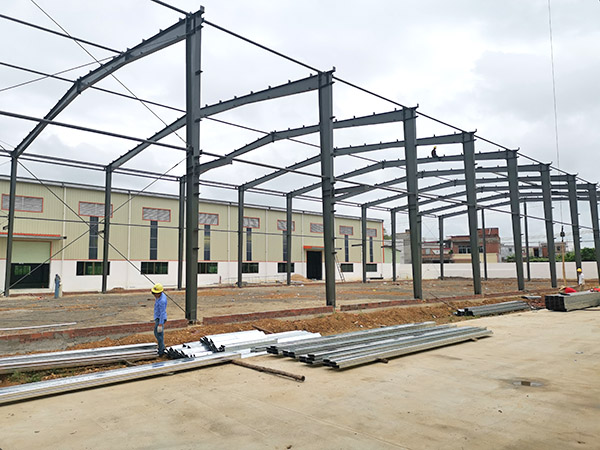

东莞钢结构公司
荷载计算
恒载:包括网架结构自身的重量,如杆件、节点、支座等的重量,以及永久性的屋面材料、保温层、防水层等的重量。这些荷载可根据材料的实际重量和构件的尺寸进行精确计算。
活载:考虑使用过程中可能出现的可变荷载,如人员荷载、设备荷载、雪荷载、风荷载等。人员和设备荷载需根据建筑的使用功能来确定;雪荷载和风荷载则要依据当地的气象资料,按照相关规范进行取值。对于一些特殊的网架结构,如在有地震作用的地区,还需考虑地震荷载。
选型与布置
选型:根据建筑的使用要求、跨度大小、建筑造型等因素选择合适的网架形式。常见的网架形式有平板网架和曲面网架,平板网架又分为交叉桁架体系和角锥体系等。例如,当跨度较大且建筑空间要求较高时,可选用螺栓球节点网架;对于造型复杂的大跨度建筑,曲面网架可能更合适。
布置:合理确定网架的网格尺寸、高度和支撑方式。网格尺寸应根据跨度、荷载大小等因素综合考虑,一般来说,跨度越大,网格尺寸也相应增大,但要保证杆件受力合理。网架的高度与跨度有关,通常跨度越大,网架高度也应适当增加,以满足结构的刚度和受力要求。支撑方式有周边支撑、点支撑、三边支撑等多种形式,选择时要考虑建筑的功能和结构的受力特点,如周边支撑适用于大多数规则的建筑平面,而点支撑可用于建筑内部有较大空间要求的情况。
杆件与节点设计
杆件设计:根据荷载计算和结构分析结果,确定杆件的截面形式和尺寸。杆件通常采用钢管或型钢,其截面尺寸应满足强度、稳定性和刚度要求。在设计时,要考虑杆件的长细比限制,避免杆件出现失稳现象。同时,还需考虑杆件之间的连接方式对其受力性能的影响。
节点设计:节点是网架结构中杆件连接的关键部位,其设计应保证节点具有足够的强度和刚度,能够可靠地传递杆件内力。常见的节点形式有焊接球节点、螺栓球节点、钢板节点等。焊接球节点适用于各种类型的网架,节点构造简单,但现场焊接工作量大;螺栓球节点安装方便,施工速度快,但对加工精度要求较高。节点设计时要根据网架的形式、杆件内力大小以及施工条件等因素选择合适的节点形式,并进行详细的强度和变形验算。
支座设计
支座是网架结构与下部结构连接的部位,其设计应满足网架结构在荷载作用下的位移和受力要求。支座形式有固定铰支座、滑动铰支座、弹性支座等。固定铰支座可限制网架在三个方向的线位移,但允许绕支座转动;滑动铰支座可允许网架在一个方向上自由滑动,以适应网架因温度变化等因素产生的水平位移。在设计支座时,要根据网架的受力特点和下部结构的形式合理选择支座类型,并进行详细的计算和构造设计,确保支座能够可靠地传递荷载和适应结构的变形。
抗震与抗风设计
抗震设计:对于位于地震区的网架结构,要进行抗震验算和设计。根据建筑所在地区的地震烈度、场地条件等因素,确定网架结构的抗震等级和地震作用计算方法。通过合理布置杆件和节点,提高网架结构的延性和耗能能力,使其在地震作用下能够保持结构的稳定性和整体性。例如,可采用增加支撑、设置耗能元件等措施来提高结构的抗震性能。
抗风设计:根据当地的风荷载标准值,计算网架结构在风荷载作用下的内力和变形。对于大跨度或高柔的网架结构,风荷载可能成为控制设计的主要因素之一。在设计中,要通过优化网架的外形和布置,减少风荷载的不利影响,如采用流线型的屋面造型、合理设置挡风板等。同时,要保证网架结构具有足够的抗风刚度和强度,以防止在风荷载作用下发生破坏或过大的变形。
防火与防腐设计
防火设计:根据建筑的防火等级要求,对网架结构采取相应的防火措施。一般可采用喷涂防火涂料、包覆防火板材等方法,提高网架结构的耐火极限,使其在火灾发生时能够在规定的时间内保持结构的承载能力,为人员疏散和消防救援提供足够的时间。
防腐设计:钢结构网架容易受到外界环境的腐蚀,影响结构的使用寿命和安全性。因此,要进行防腐设计,通常采用表面涂刷防腐涂料、热浸锌等方法对网架结构进行防护。在设计时,要根据网架所处的环境条件,选择合适的防腐材料和防腐工艺,并规定定期进行防腐检查和维护的要求,确保网架结构的防腐性能满足使用要求。
